Bandfilter von Filtecci: Schrägbettfilter Familie SBF

Bandfilter Schrägbettfilter Filtecci

Unsere beste Filteranlage: Schrägbettfilter Familie SBF

Der Filtecci Schrägbettfilter ist ein verlässlicher Allroundfilter mit Filtervlies für den mittleren Leistungsbedarf von 50 bis ca. 1.500 l/min (bei einer Viskosität von 1 cSt).

Bandfilter: SBF-D 3.0 mit 7,5 m³ Tank
Bandfilter SBF-D 3.0

Anwendung

Der Schrägbettfilter reinigt Kühlschmierstoffe (Emulsionen und Öle) sowie Prozesswasser. Für Prozesswasser bieten wir eine Edelstahlausführung (1.4301) an.
Der SBF kommt auch mit großer Schmutzfracht zurecht und wird gerne bei den Bearbeitungsverfahren Drehen, Fräsen, Bohren, Schleifen etc. eingesetzt.

Er eignet sich hervorragend zur Einzelversorgung von Maschinen und Anlagen, sowie für die Gruppenversorgung mehrerer Maschinen mit gleichen Kühlschmierstoffanforderungen.

Kontakt: Haben Sie eine Frage?

Sie interessieren sich für Bandfilter? Oder möchten mehr über mögliche Einsatz-Szenarien unserer Schrägbettfilter in Ihrem Betrieb erfahren? Wir freuen uns, Ihnen im persönlichen Gespräch weiterzuhelfen.

Kontakt aufnehmen

Die Schrägbettfilter-Familie

Unsere Schrägbettfilter unterscheiden wir nach ihrer Bauart und Filterleistung in zwei Gruppen:

Pico-Serie (bis 150 l/min Filterleistung)
Duo-Serie (bis 1.500 l/min Filterleistung)

Duo-Serie

Schrägbettfilter mit angetriebener Transportkette und Haspel für hohen Durchfluss und beste Filterfeinheit.

TypFilterleistung (bei einer Viskosität von 1 cSt)
SBF-D 1.0300 l/min
SBF-D 2.0500 l/min
SBF-D 3.0900 l/min
SBF-D 4.01.200 l/min
SBF-D 5.01.500 l/min

Mit Stolz behaupten wir, dass unsere Schrägbettfilter aus der Duo-Serie beste Filtrationsergebnisse liefern.

Die Ursache ist der dicke Filterkuchenaufbau, den wir mit der angetriebenen Transportkette erreichen.

Die Stahltransportkette trägt das Vlies auf seiner ganzen Breite: so können wir das Filterbett sehr lang auslegen und der Kühlschmierstoff hat ausreichend Zeit, den Filterkuchen aufzubauen.

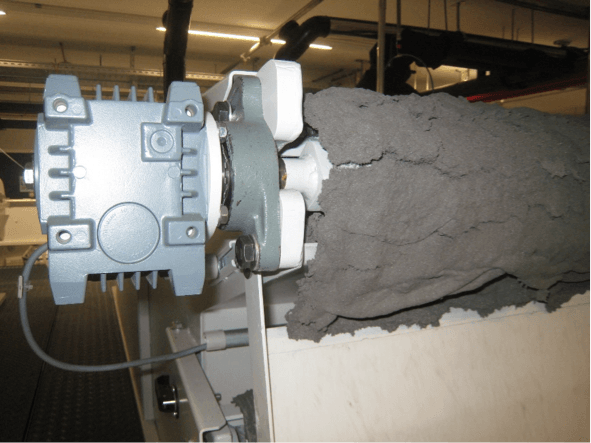

Filterkuchen auf einem SBF-D 5.0: Schleifen von Stahl mit Emulsion
Filterkuchen auf einem SBF-D 5.0: Schleifen von Stahl mit Emulsion

Filteraufbau der Schrägbettfilter aus der Duo-Serie

Der Filteraufsatz ist sehr solide aus Stahlblech, lackiert, gebaut und auf eine hohe Betriebssicherheit mit störungsfreiem Lauf ausgelegt.

Das verbrauchte Vlies wird auf eine Haspel aufgewickelt, ein Kratzerblech schabt den Filterkuchen vom Vlies, so dass eine getrennte Entsorgung von Schlamm und Vlies möglich wird. Durch die beiden Antriebe ist jederzeit ein sicherer Vliestransport gewährleistet.

Steuerung

Die Filteranlage wird von einer programmierbaren Logiksteuerung (SPS) überwacht.
Stromanschluss: 400V, 50 Hz, andere Anschlüsse auf Anforderung.

Der Filter wird mit drei Schaltern gesteuert und überwacht:

  • Schwimmerschalter für den Vliesvorschub
  • Optoelektronischer Sensor für das Vliesrollenende
  • Hebelschalter für das verbrauchte Vlies

Zur Tanküberwachung setzen wir eine Niveausonde mit drei Schaltpunkten ein.

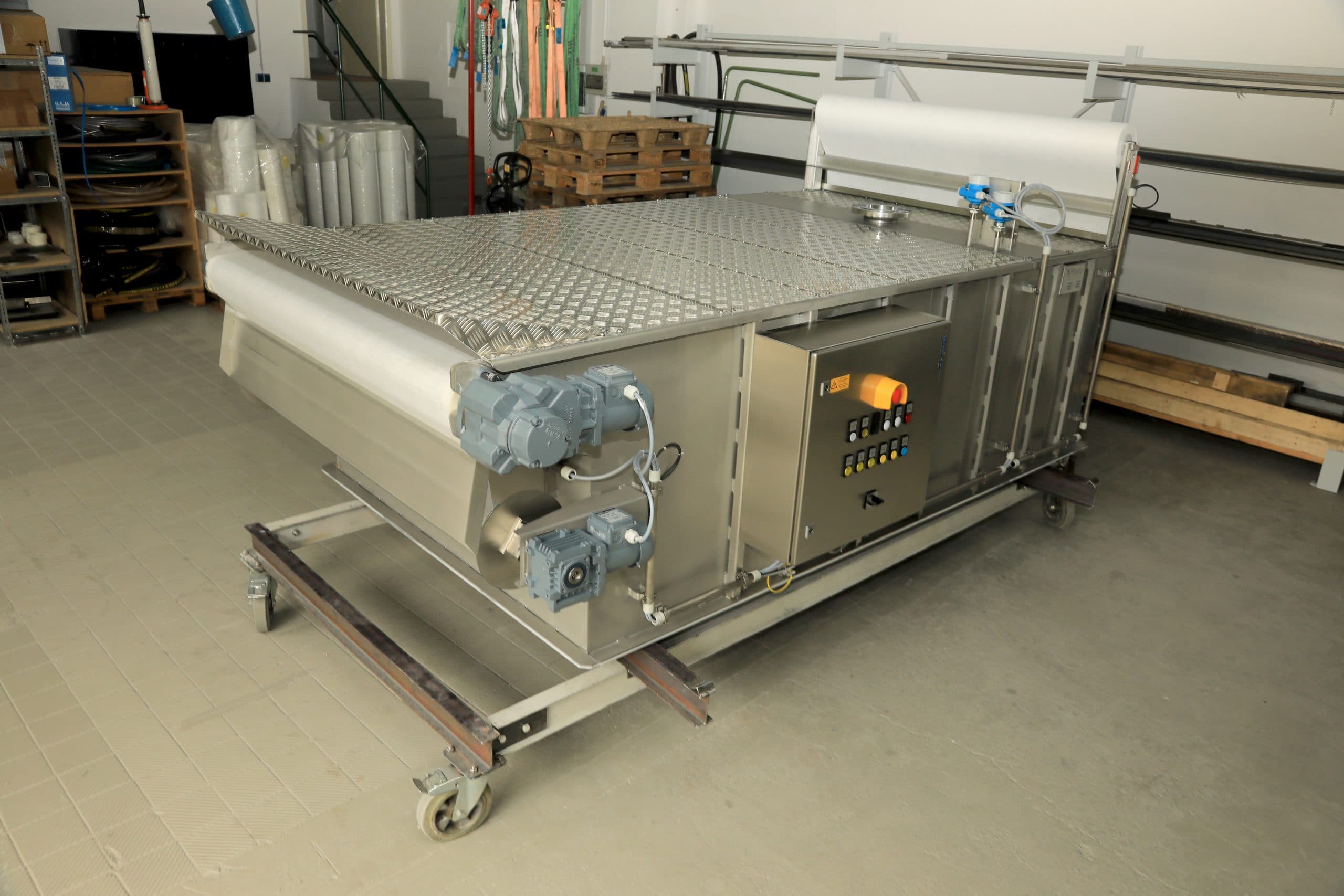

SBF-D 4.0 aus Edelstahl 1.4301
SBF-D 4.0 aus Edelstahl 1.4301

Tank

Für den SBF-D bieten wir Stahltanks in passender Größe an. Die Tanks stehen auf 100mm hohen Füßen, die Verrippung schweißen wir wahlweise innen oder außen an.

Andere Tankgrößen und Bauformen sind möglich.

Pumpen

Maschinenversorgungspumpen – auch frequenzgesteuert – bauen wir nach Ihren Erfordernissen als Tauchpumpe auf den Tankdeckel oder als Stand-/ Blockpumpe neben dem Tank auf.

Filtertypen

TypFilterleistung (bei 1cSt)Tank (L x B x H) mTank-VolumenDownload
SBF-D 1.0300 l/min3,0 x 1,25 x 1,03,5 m³pdf
SBF-D 2.0500 l/min3,0 x 1,50 x 1,04,0 m³pdf
SBF-D 3.0900 l/min4,0 x 2,00 x 1,07,5 m³pdf
SBF-D 4.01.200 l/min4,0 x 2,40 x 1,09,0 m³pdf
SBF-D 5.01.500 l/min4,5 x 2,40 x 1,010 m³pdf

Infos zur Duo-Serie als PDF

Duo Serie anfragen

Pico-Serie

Schrägbettfilter mit angetriebener Haspel, Filter und Tank aus Edelstahl, klein und handlich.

TypFilterleistung (bei einer Viskosität von 1 cSt)
SBF-D 0.250 l/min
SBF-D 0.4100 l/min
SBF-D 0.6150 l/min

Die Pico-Serie rundet unser Schrägbettfilter-Programm mit Filterleistungen von 50 und 100 l/min (bei 1 cSt) nach unten ab. Die Filter sind kompakt aus Edelstahl gebaut, bei der Konstruktion haben wir besonderen Wert auf gute Bedienbarkeit und sichere Funktion gelegt.

Anwendung

Der Schrägbettfilter reinigt Kühlschmierstoffe (Emulsionen und Öle) sowie Prozesswasser mit pH-Werten von 6-9. Der SBF kommt auch mit großer Schmutzfracht zurecht und wird gerne bei den Bearbeitungsverfahren Drehen, Fräsen, Bohren, Schleifen etc. oder bei der Aufbereitung von Waschwasser und Oberflächen-Behandlungsanlagen eingesetzt.

Filteraufbau

Die Filter, Tanks und Schlammkästen werden aus Edelstahl (1.4301) gebaut, sie sind deshalb auch für Prozesswasser mit einem pH-Wert von 6-9 geeignet.

Das verbrauchte Vlies wird auf eine Haspel aufgewickelt, ein Kratzerblech schabt den Filterkuchen vom Vlies, so dass eine getrennte Entsorgung von Schlamm und Vlies möglich wird.

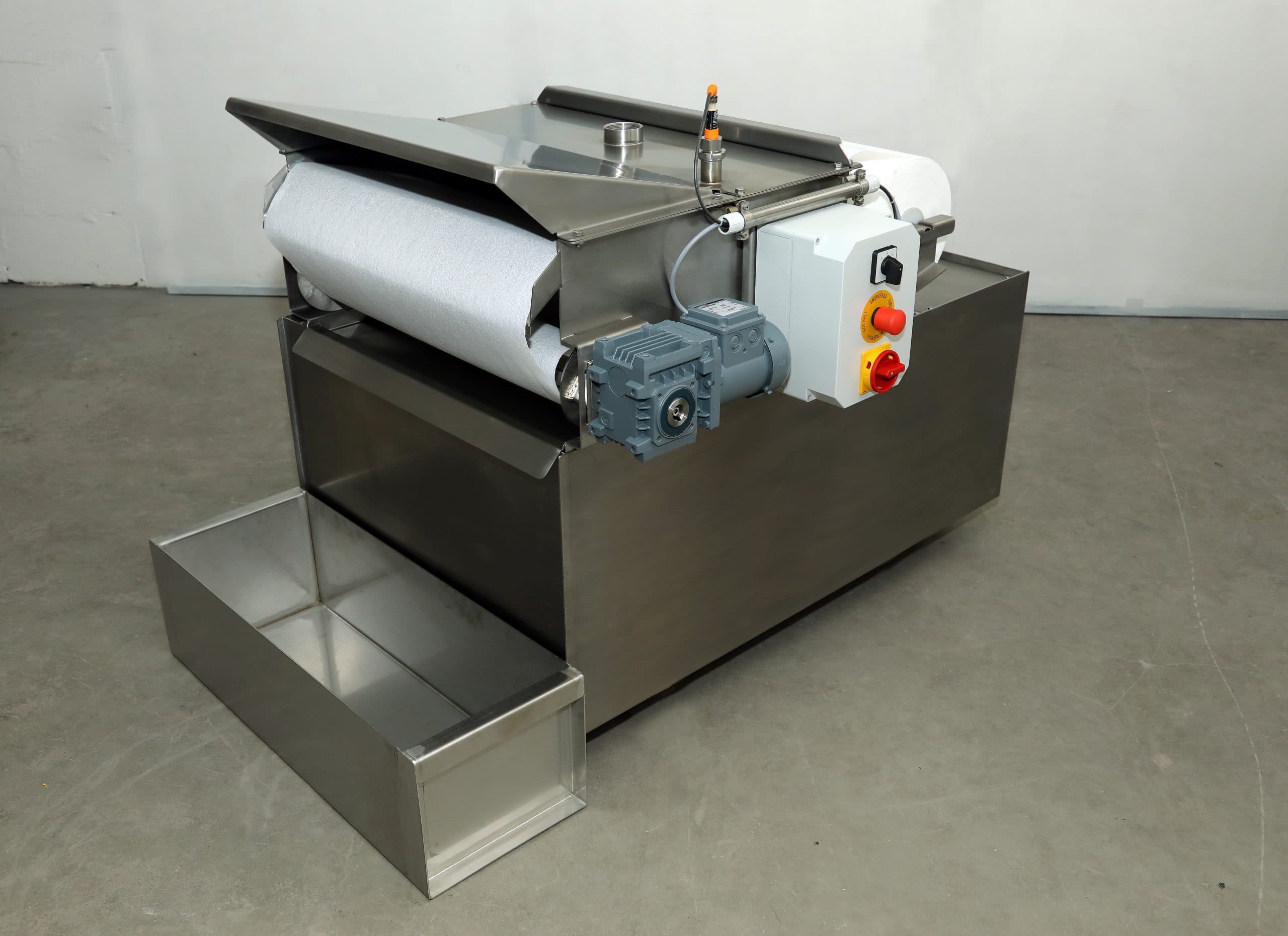

Bandfilter SBF 0.4 Pico aus Edelstahl 1.4301
SBF 0.4 Pico aus Edelstahl 1.4301

Steuerung

Stromanschluss: 400V, 50 Hz

Der Filter wird mit einem Schwimmerschalter für den Vliesvorschub und einem Motorschutzschalter für den Getriebemotor ausgerüstet. In dieser Variante ist kein Schaltschrank nötig.

Als Option bieten wir an:

  • Optoelektronischer Sensor für das Vliesrollenende
  • Hebelschalter für das verbrauchte Vlies
  • Niveausonde mit drei Schaltpunkten zur Tanküberwachung

Tank

Für die Filter der Pico-Serie bieten wir Edelstahltanks in passender Größe sowie Schlammkästen an. Die Verrippung wird innen verschweißt.

Andere Tankgrößen und Bauformen bauen wir gerne nach Ihren Vorgaben.

Filtertypen

TypFilterleistung (bei 1cSt)Tank (L x B x H) mTank-VolumenDownload
SBF 0.250 l/min1,2 x 0,5 x 0,5300 lpdf
SBF 0.4100 l/min1,2 x 0,8 x 0,5400 lpdf
SBF 0.6150 l/min2,0 x 1,2 x 0,51.000 l

Infos zur Pico-Serie als PDF

Ansicht Schrägbettfilter Pico
Ansicht Schrägbettfilter Pico
