Bandfilter von Filtecci: Schrägbettfilter Familie SBF
Unsere beste Filteranlage: Schrägbettfilter Familie SBF
Der Filtecci Schrägbettfilter ist ein verlässlicher Allroundfilter mit Filtervlies für den mittleren Leistungsbedarf von 50 bis ca. 1.500 l/min (bei einer Viskosität von 1 cSt).
Anwendung
Der Schrägbettfilter reinigt Kühlschmierstoffe (Emulsionen und Öle) sowie Prozesswasser. Für Prozesswasser bieten wir eine Edelstahlausführung (1.4301) an.
Der SBF kommt auch mit großer Schmutzfracht zurecht und wird gerne bei den Bearbeitungsverfahren Drehen, Fräsen, Bohren, Schleifen etc. eingesetzt.
Er eignet sich hervorragend zur Einzelversorgung von Maschinen und Anlagen, sowie für die Gruppenversorgung mehrerer Maschinen mit gleichen Kühlschmierstoffanforderungen.
Kontakt: Haben Sie eine Frage?
Sie interessieren sich für Bandfilter? Oder möchten mehr über mögliche Einsatz-Szenarien unserer Schrägbettfilter in Ihrem Betrieb erfahren? Wir freuen uns, Ihnen im persönlichen Gespräch weiterzuhelfen.
Die Schrägbettfilter-Familie
Unsere Schrägbettfilter unterscheiden wir nach ihrer Bauart und Filterleistung in zwei Gruppen:
Pico-Serie (bis 150 l/min Filterleistung)
Duo-Serie (bis 1.500 l/min Filterleistung)
Duo-Serie

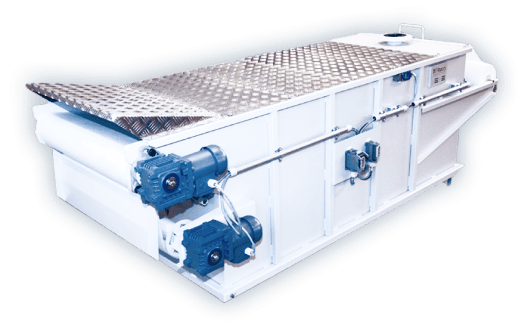

Schrägbettfilter mit angetriebener Transportkette und Haspel für hohen Durchfluss und beste Filterfeinheit.
Typ | Filterleistung (bei einer Viskosität von 1 cSt) |
SBF-D 1.0 | 300 l/min |
SBF-D 2.0 | 500 l/min |
SBF-D 3.0 | 900 l/min |
SBF-D 4.0 | 1.200 l/min |
SBF-D 5.0 | 1.500 l/min |
Mit Stolz behaupten wir, dass unsere Schrägbettfilter aus der Duo-Serie beste Filtrationsergebnisse liefern.
Die Ursache ist der dicke Filterkuchenaufbau, den wir mit der angetriebenen Transportkette erreichen.
Die Stahltransportkette trägt das Vlies auf seiner ganzen Breite: so können wir das Filterbett sehr lang auslegen und der Kühlschmierstoff hat ausreichend Zeit, den Filterkuchen aufzubauen.
Filteraufbau der Schrägbettfilter aus der Duo-Serie
Der Filteraufsatz ist sehr solide aus Stahlblech, lackiert, gebaut und auf eine hohe Betriebssicherheit mit störungsfreiem Lauf ausgelegt.
Das verbrauchte Vlies wird auf eine Haspel aufgewickelt, ein Kratzerblech schabt den Filterkuchen vom Vlies, so dass eine getrennte Entsorgung von Schlamm und Vlies möglich wird. Durch die beiden Antriebe ist jederzeit ein sicherer Vliestransport gewährleistet.
Steuerung
Die Filteranlage wird von einer programmierbaren Logiksteuerung (SPS) überwacht.
Stromanschluss: 400V, 50 Hz, andere Anschlüsse auf Anforderung.
Der Filter wird mit drei Schaltern gesteuert und überwacht:
- Schwimmerschalter für den Vliesvorschub
- Optoelektronischer Sensor für das Vliesrollenende
- Hebelschalter für das verbrauchte Vlies
Zur Tanküberwachung setzen wir eine Niveausonde mit drei Schaltpunkten ein.
Tank
Für den SBF-D bieten wir Stahltanks in passender Größe an. Die Tanks stehen auf 100mm hohen Füßen, die Verrippung schweißen wir wahlweise innen oder außen an.
Andere Tankgrößen und Bauformen sind möglich.
Pumpen
Maschinenversorgungspumpen – auch frequenzgesteuert – bauen wir nach Ihren Erfordernissen als Tauchpumpe auf den Tankdeckel oder als Stand-/ Blockpumpe neben dem Tank auf.
Filtertypen
Typ | Filterleistung (bei 1cSt) | Tank (L x B x H) m | Tank-Volumen | Download |
---|---|---|---|---|
SBF-D 1.0 | 300 l/min | 3,0 x 1,25 x 1,0 | 3,5 m³ | |
SBF-D 2.0 | 500 l/min | 3,0 x 1,50 x 1,0 | 4,0 m³ | |
SBF-D 3.0 | 900 l/min | 4,0 x 2,00 x 1,0 | 7,5 m³ | |
SBF-D 4.0 | 1.200 l/min | 4,0 x 2,40 x 1,0 | 9,0 m³ | |
SBF-D 5.0 | 1.500 l/min | 4,5 x 2,40 x 1,0 | 10 m³ |
Pico-Serie

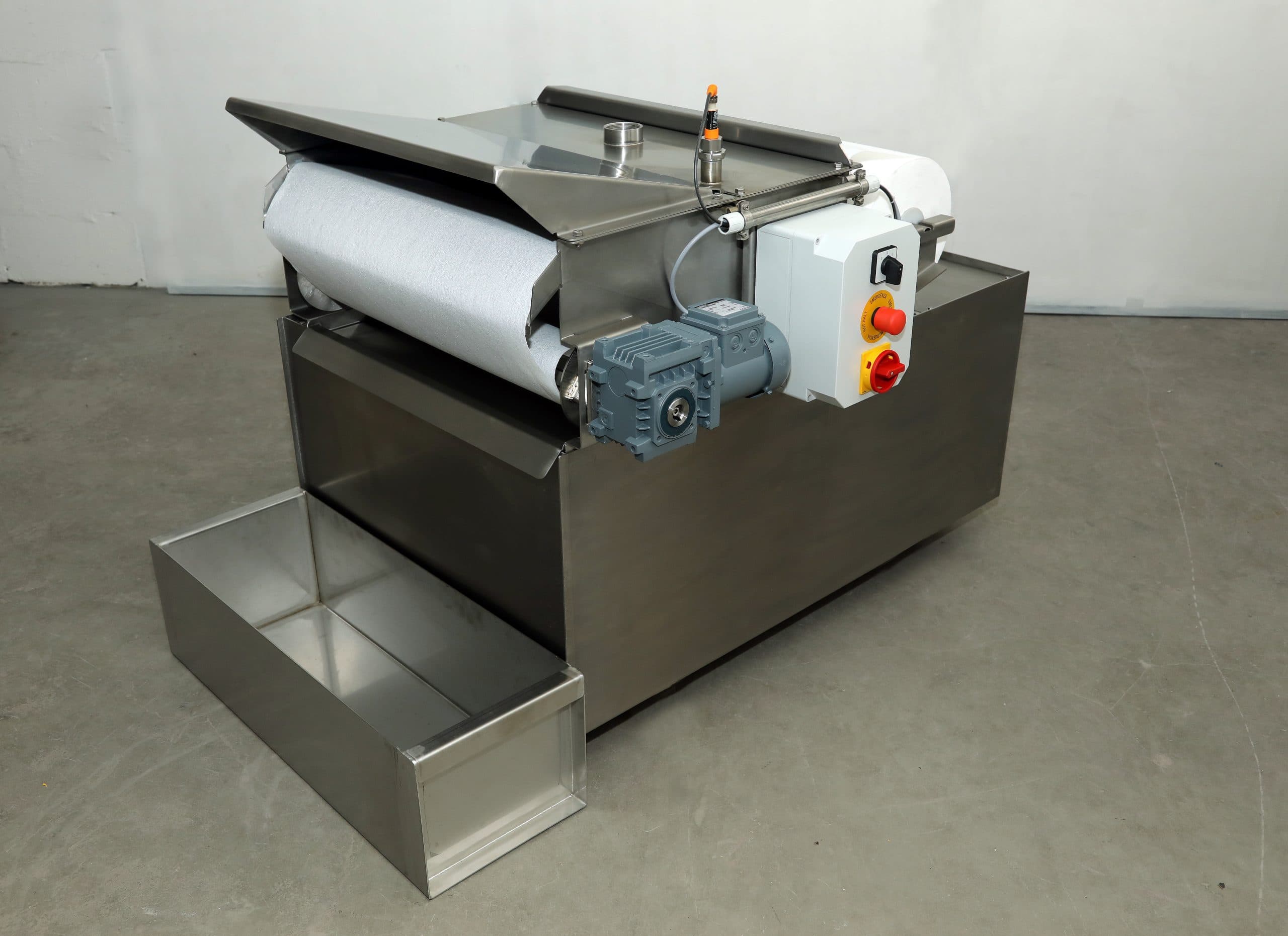

Schrägbettfilter mit angetriebener Haspel, Filter und Tank aus Edelstahl, klein und handlich.
Typ | Filterleistung (bei einer Viskosität von 1 cSt) |
SBF-D 0.2 | 50 l/min |
SBF-D 0.4 | 100 l/min |
SBF-D 0.6 | 150 l/min |
Die Pico-Serie rundet unser Schrägbettfilter-Programm mit Filterleistungen von 50 und 100 l/min (bei 1 cSt) nach unten ab. Die Filter sind kompakt aus Edelstahl gebaut, bei der Konstruktion haben wir besonderen Wert auf gute Bedienbarkeit und sichere Funktion gelegt.
Anwendung
Der Schrägbettfilter reinigt Kühlschmierstoffe (Emulsionen und Öle) sowie Prozesswasser mit pH-Werten von 6-9. Der SBF kommt auch mit großer Schmutzfracht zurecht und wird gerne bei den Bearbeitungsverfahren Drehen, Fräsen, Bohren, Schleifen etc. oder bei der Aufbereitung von Waschwasser und Oberflächen-Behandlungsanlagen eingesetzt.
Filteraufbau
Die Filter, Tanks und Schlammkästen werden aus Edelstahl (1.4301) gebaut, sie sind deshalb auch für Prozesswasser mit einem pH-Wert von 6-9 geeignet.
Das verbrauchte Vlies wird auf eine Haspel aufgewickelt, ein Kratzerblech schabt den Filterkuchen vom Vlies, so dass eine getrennte Entsorgung von Schlamm und Vlies möglich wird.
Steuerung
Stromanschluss: 400V, 50 Hz
Der Filter wird mit einem Schwimmerschalter für den Vliesvorschub und einem Motorschutzschalter für den Getriebemotor ausgerüstet. In dieser Variante ist kein Schaltschrank nötig.
Als Option bieten wir an:
- Optoelektronischer Sensor für das Vliesrollenende
- Hebelschalter für das verbrauchte Vlies
- Niveausonde mit drei Schaltpunkten zur Tanküberwachung
Tank
Für die Filter der Pico-Serie bieten wir Edelstahltanks in passender Größe sowie Schlammkästen an. Die Verrippung wird innen verschweißt.
Andere Tankgrößen und Bauformen bauen wir gerne nach Ihren Vorgaben.
Filtertypen
Typ | Filterleistung (bei 1cSt) | Tank (L x B x H) m | Tank-Volumen | Download |
---|---|---|---|---|
SBF 0.2 | 50 l/min | 1,2 x 0,5 x 0,5 | 300 l | |
SBF 0.4 | 100 l/min | 1,2 x 0,8 x 0,5 | 400 l | |
SBF 0.6 | 150 l/min | 2,0 x 1,2 x 0,5 | 1.000 l |
