Fremdölabscheider

Beschreibung

Filtecci baut Fremdölabscheider nach dem Koaleszenzabscheiderprinzip in zwei Größen:

Fremdölabscheider OA 75

Der Typ OA 75 besteht aus einer Absaugeinheit (Skimmer) und einem Fremdölabscheider (Koaleszenzabscheider). Als Option bieten wir hierzu ein Fahrgestell an.

Skimmer

Absaugsystem von Filtecci in robuster Ausführung aus Edelstahl und Aluminium: 2 Schwimmkörper aus Alublech tragen ein Gestell mit beweglich angebrachtem Trichter.

Eine elektrische Membranpumpe mit einer Leistung von ca. 75l/h saugt das Öl über einen flexiblen Schlauch (3m) aus dem Trichter ins Gerät.

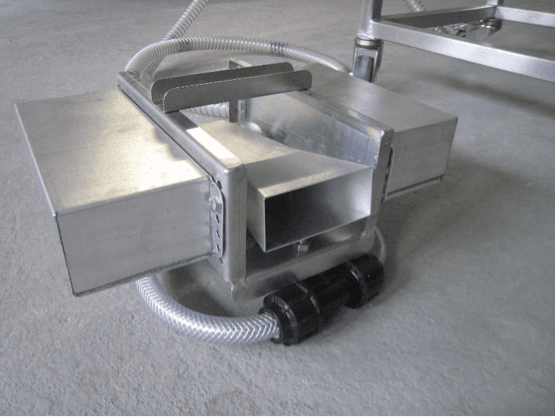

Skimmer Fremdoelabscheider OA 75

Skimmer Fremdoelabscheider OA 75

Fremdölabscheider

Edelstahlbehälter natur (1.4301), Oberfläche unbehandelt, Außenmaße ca. 500 x 480 x 550mm, Behältervolumen ca. 32l.

Der Zulauf erfolgt durch einen Filterkessel mit Einweg-Filterbeuteln, Rücklauf der Emulsion mit Schwerkraft, Ablauf des Öls ebenfalls mit Schwerkraft in einen Kunststoffkanister.

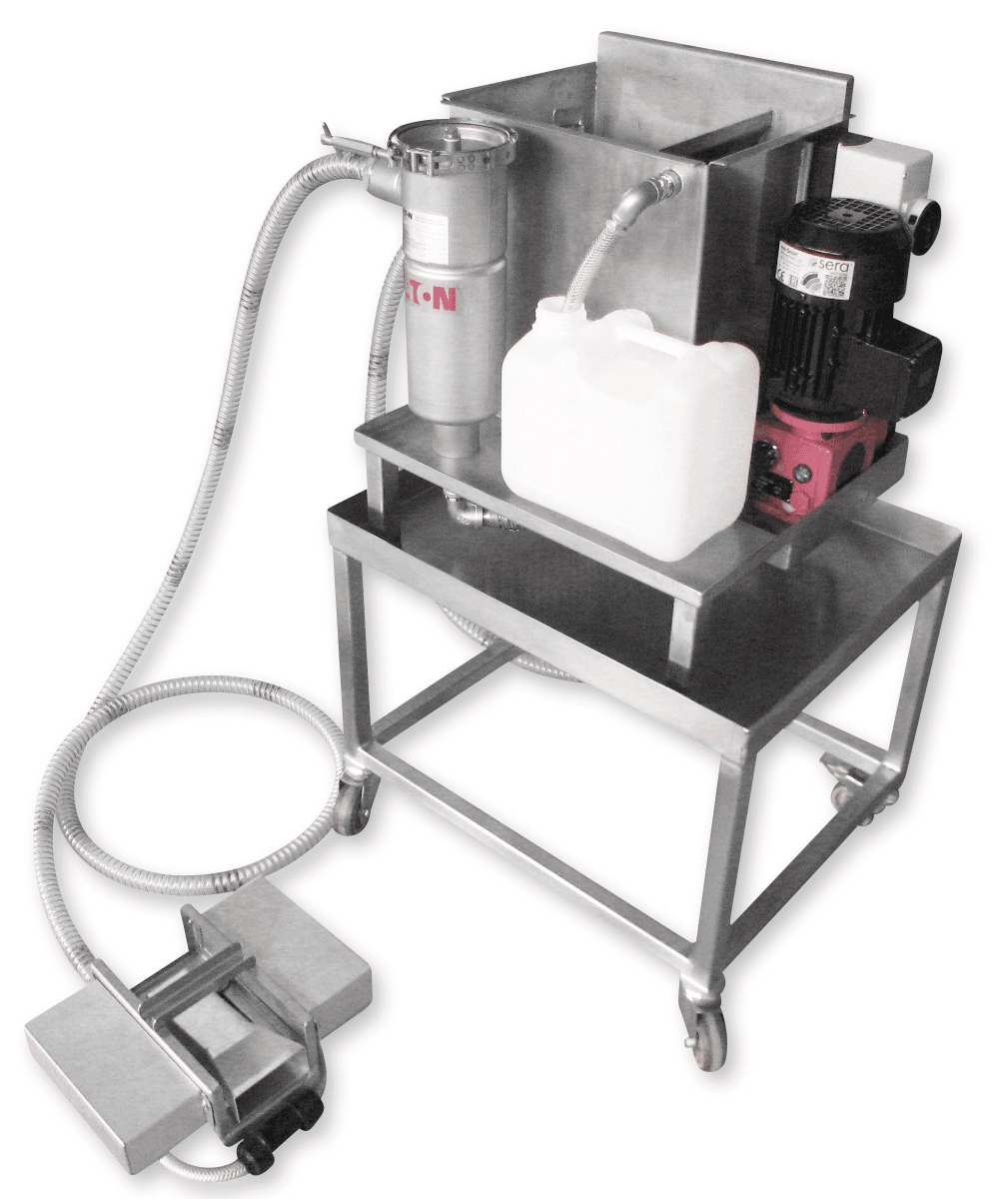

Fremdölabscheider OA 75 mit Skimmer und Fahrgestell

Fremdölabscheider OA 75 mit Skimmer und Fahrgestell

Fahrgestell

Eine Edelstahlwanne mit den Außenmaßen ca. 625 x 500 x 50mm und Quadratrohren bilden das Gestell. Der Fremdölabscheider wird in der Wanne verschraubt und die Einheit lässt sich auf 4 Edelstahl Lenkrollen leicht bewegen.

Die Auslaufhöhe beträgt auf dem Fahrgestell ca. 810mm, andere Höhen sind möglich.

Anwendungen

Der Filtecci Fremdölabscheider ist für Flüssigkeiten in Tanks mit Oberflächen bis ca. 5m² geeignet.



Fremdölabscheider OA 500

Für schwere Anwendungen. Das System besteht aus einer Absaugeinheit (Skimmer) und einem Fremdölabscheider (Koaleszenzabscheider).

Skimmer

Den Skimmer bieten wir als schwimmende oder feststehende Einheit auf einem Stativ an.

Der Schwimm-Skimmer wird von drei Edelstahl Schwimmkörpern getragen. In der Mitte fängt ein Trichter das Öl von der Tankoberfläche auf, das wird dann von der Pumpe in den Koaleszenzabscheider gesaugt.

Der Trichter kann mit einem Gewinde in der Höhe an die Tankoberfläche angepasst werden.

Der Fest-Skimmer steht mit seinem schweren Stativ mit Führungsrohr auf dem Tankboden. An diesem Rohr befindet sich der Schlauchanschluss zur Saugpumpe des Fremdölabscheiders.

Der obere Teil besteht aus drei Edelstahl Schwimmkörpern: sie tragen ein Rohr, das in einem Trichter endet. Über ein Gewinde kann das obere Teil so an die Badoberfläche justiert werden, dass nur die oberste Ölschicht in den Trichter läuft.

Dieses Rohr wird verschieblich in dem größeren Führungsrohr geführt, so dass sich die obere Einheit an das jeweilige Tankniveau anpasst.

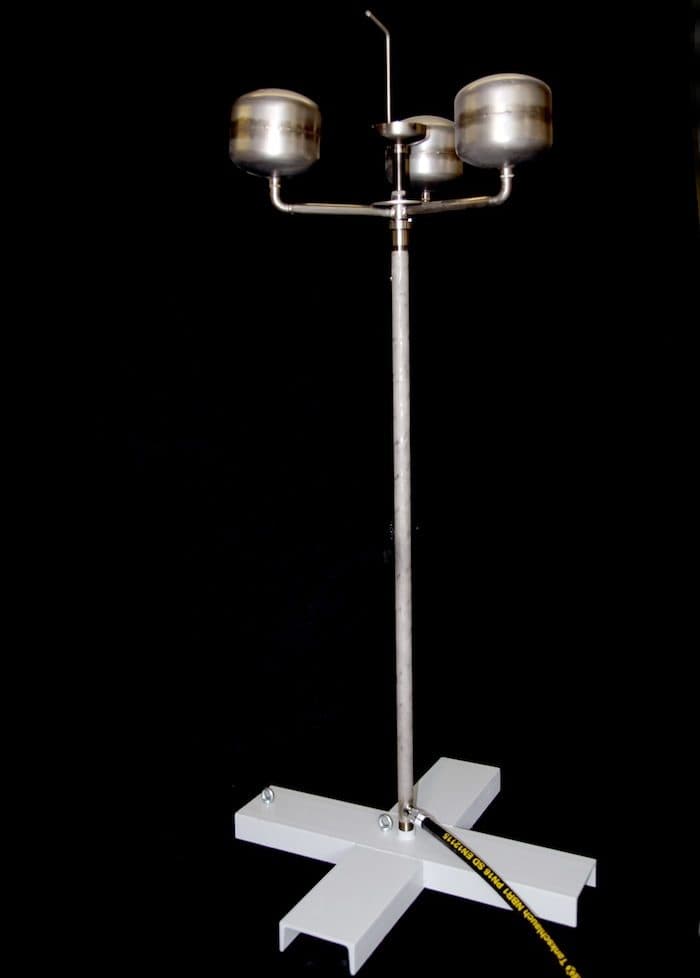

Skimmer von Fremdölabscheider mit Stativ

Fest-Skimmer mit Stativ

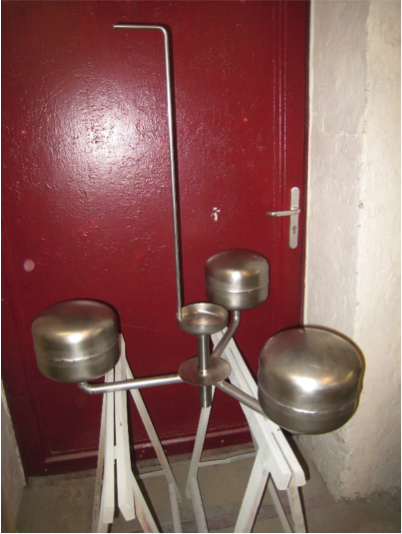

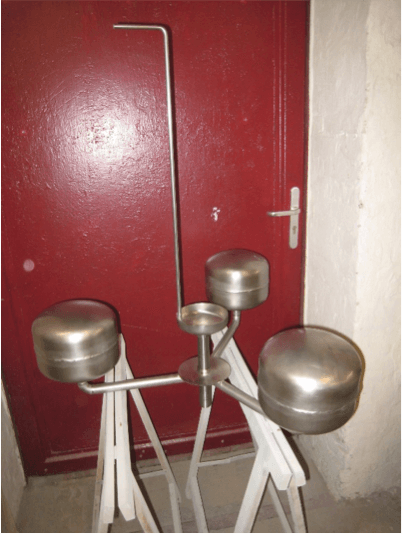

Schwimmskimmer

Schwimmskimmer

Fremdölabscheider

Der Fremdölabscheider mit einem Behältervolumen von ca. 500l in 3 Absetzkammern ist auch für große Schaum- und Ölmengen ausreichend dimensioniert.

Eine pneumatische Membranpumpe saugt die Emulsion vom Skimmer über einen Grobfilter in den Behälter. Die gereinigte Emulsion läuft mit Schwerkraft zurück in den Tank, das abgetrennte Öl läuft ebenfalls mit Schwerkraft in einen Entsorgungsbehälter.

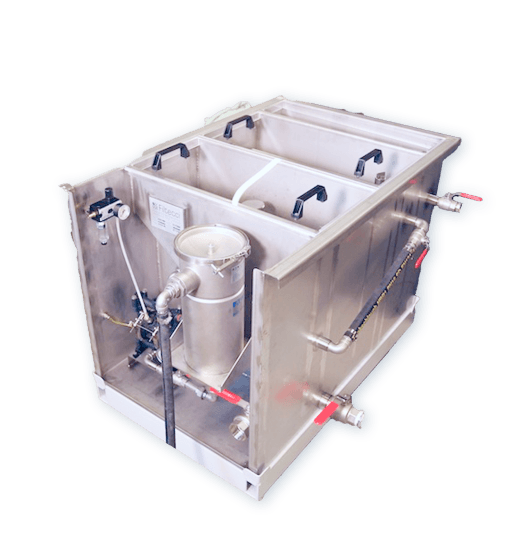

Filtecci Fremdölabscheider OA 500

Fremdölabscheider OA 500

Anwendungen

Der Filtecci Fremdölabscheider ist für Flüssigkeiten in großen Tanks mit starker Schaumbildung geeignet.
