Hydrozyklon Typ FHZ 15 bis FHZ 250

Der Filtecci-Hydrozyklon „Filstar“ ist ein hochwirksames Filtersystem, das Feststoffe (mit einem spezifischen Gewicht >1,5 g/cm³) ohne Filterhilfsmittel aus Flüssigkeiten mit einer Viskosität < 8 cSt (bei 20°C) abscheidet.

Funktionsweise

Die verdreckte Flüssigkeit wird seitlich in einen Zentrifugalblock gepumpt und dort in Rotation versetzt. Durch Fliehkraft werden die festen Bestandteile nach außen gedrückt und dann nach unten in den Schaft geleitet. Die gereinigte Flüssigkeit strömt nach oben aus.
Bei dünnflüssigen Medien und ausreichender Dichte der Feststoffe werden Abscheideraten von 95% für Teilchen bis 10 µm erreicht. Es werden auch kleinere Partikel abgeschieden, aber mit abnehmender Leistung.

Effizienz

Die Geräteserie P (precision) erreicht mit einer veränderten Eintrittsdüse und höherem Pumpendruck eine nochmals verbesserte Abscheiderate insbesondere bei den feinen Teilen unter 10 µm.



Geräteaufbau

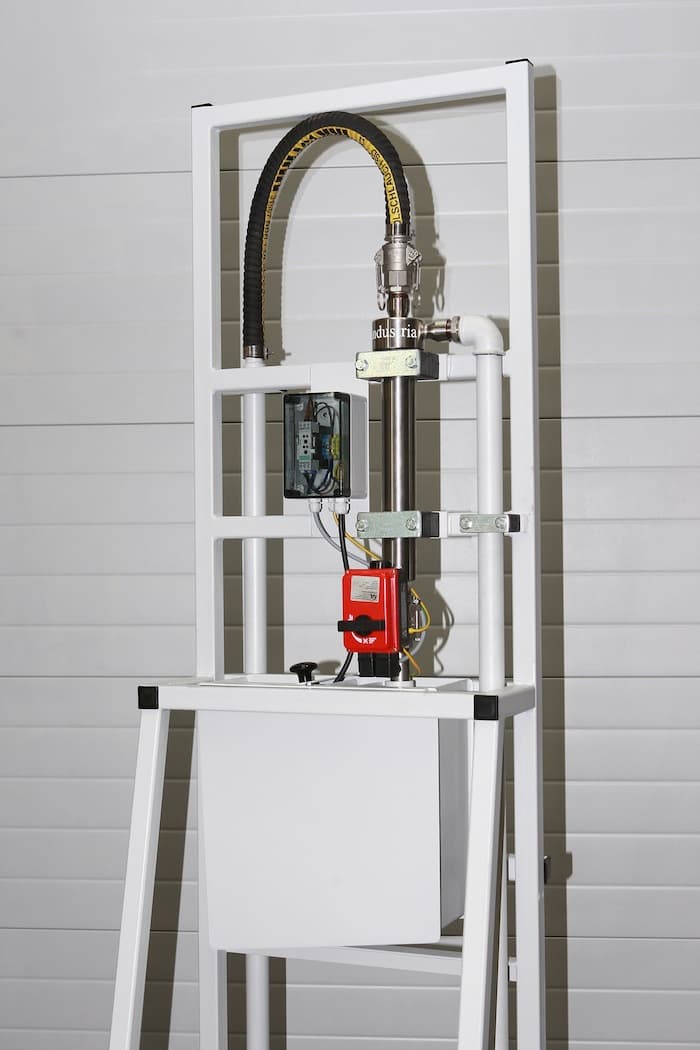

Die Hydrozyklone werden aus Edelstahl (1.4301) gefertigt. Sie haben keine beweglichen Teile und sind deshalb robust und unkompliziert in der Handhabung. Über ein Ventil am unteren Schaftende wird der Schlamm aus dem Filstar abgelassen. Das Ventil wird über einen elektrischen oder pneumatischen Antrieb geöffnet, die Steuerung erfolgt über zwei Timer oder eine kleine Logiksteuerung für die Öffnungsdauer und das Interwall zwischen den Öffnungen.

Bei kleinen Mengen und feinem Abrieb bietet sich der Einsatz des Drain Cup an: das ist eine behälterförmige Erweiterung des unteren Schaftendes. Der Schlamm wird dort abgelagert. Zur Entsorgung wird der Kugelhahn am Schaftende geschlossen, der Drain Cup wird mit einem Schnellverschluss gelöst und der Inhalt entsorgt. Den Drain Cup gibt es in den Größen 300, 600 und 900ml.

Wir bieten unsere Hydrozyklone in 6 Größen an:

Typ Filterleistung
Min Norm Max
FHZ 15 10 l/min 15 l/min 20 l/min
FHZ 20 15 l/min 20 l/min 30 l/min
FHZ 40 20 l/min 40 l/min 60 l/min
FHZ 60 40 l/min 60 l/min 80 l/min
FHZ 120 60 l/min 120 l/min 160 l/min
FHZ 250 120 l/min 250 l/min 350 l/min
